0METODA POLAGANJA

PRIPRAVA PODLAGE

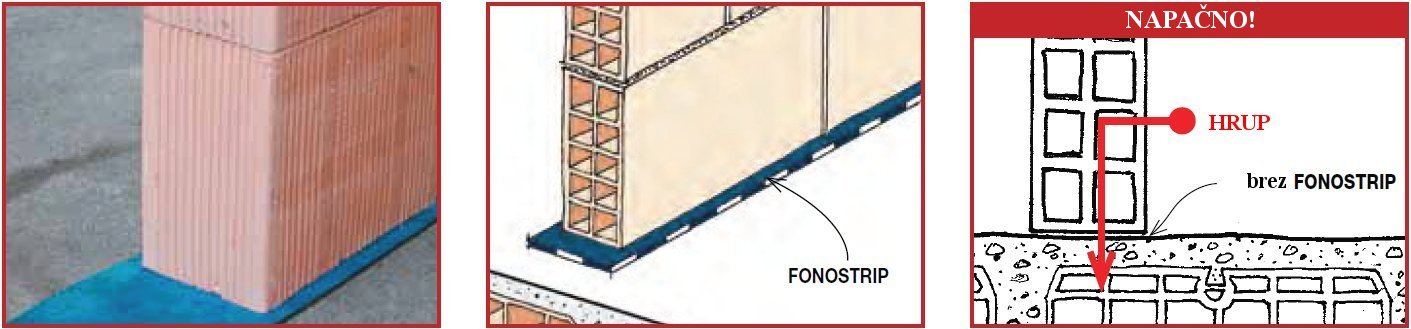

Polaganje FONOSTRIP-a. Nosilna talna podlaga je običajno narejena iz cementa in opeke. Izolacijske trakove, na katerih bomo zgradili predelne stene, položimo na to talno podlago. FONOSTRIP je elastomerni izolacijski proizvod, ki ga dobavljamo v trakovih različnih širin. Blaži vibracije na stenah. Stena, ki ni izolirana, povečuje prenos hrupa s strani.

1. Fonostop1.jpg____________________________________________________________________________________________________

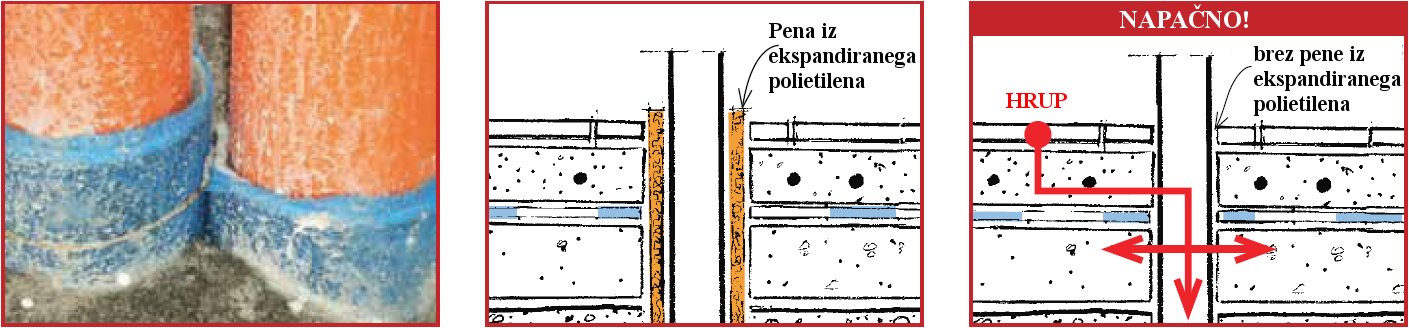

Zvočna izolacija cevi. Vse cevi, ki prehajajo skozi talno podlago, ovijte z lepilnimi elastičnimi trakovi. Cev, ki ni izolirana, prenaša hrup.

2. Fonostop2.jpg

____________________________________________________________________________________________________

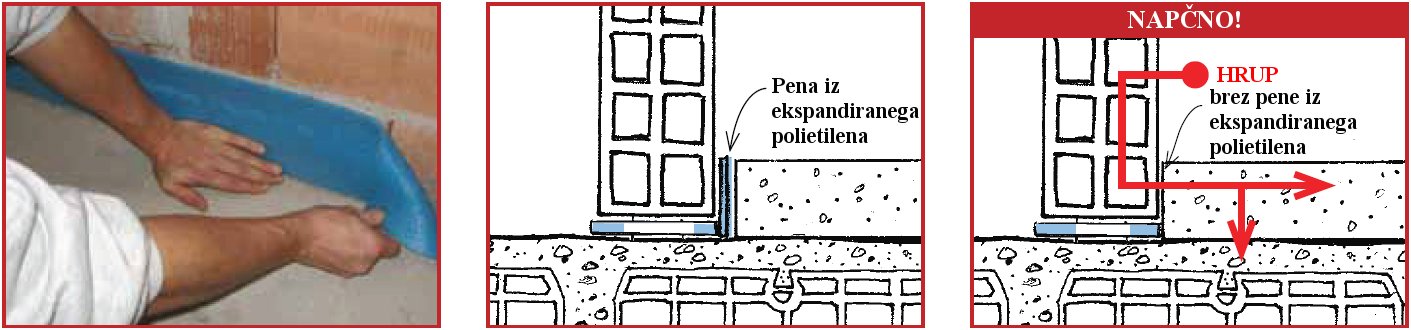

Stranska izolacija. Temelje ločite od sten z lepilnimi trakovi iz ekstrudiranega polietilena, debelimi 2-3 mm in 1-2 cm višjimi od temeljev. Če ne uporabite traku, se bo povečal prenos hrupa s strani.

3. Fonostop3.jpg

____________________________________________________________________________________________________

Polnilo. Predhodno položene cevi na talni podlagi namestimo v polnilo in povežemo s cementno malto. Polnilo izdelamo z lahkim betonom ali peskom, stabiliziranim z apnom ali cementom (razmerje 50-100 kg/m3). Temelji morajo biti gladki in ravni, brez izboklin in vboklin. Če bodo temelji neravni, se bo izolacija prekomerno stiskala, posledica tega pa je prenos hrupa.

4. Fonostop4.jpg

____________________________________________________________________________________________________

OMETAVANJE STEN

Ko ste položili temeljno podlago, omečite stene in nato položite FONOSTOP.

5. Fonostop5.jpg

____________________________________________________________________________________________________

POLAGANJE FONOSTOP-a

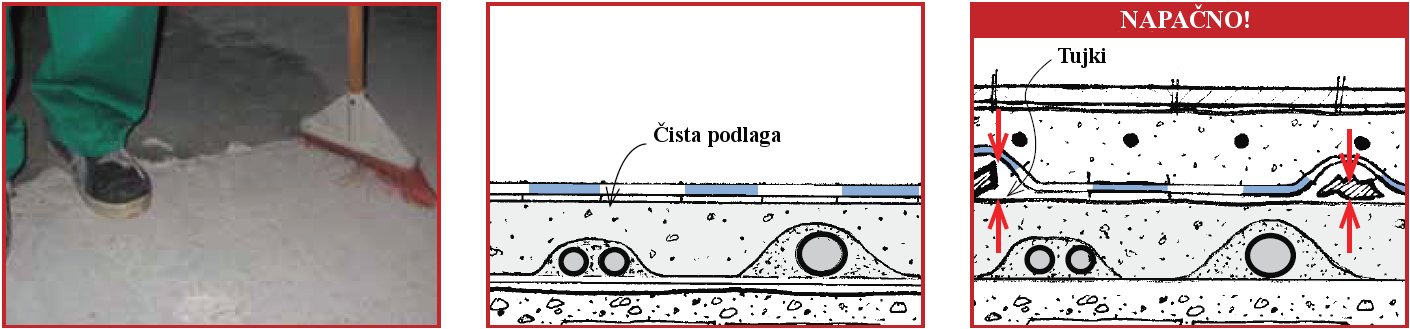

Očistite podlago. Na polagalni površini ne sme biti nobene umazanije, grudic malte in ometa. Umazanija in neravna mesta lahko povzročijo preluknjanje izolacijskega materiala in zmanjšanje njegove izolacijske učinkovitosti.

6. Fonostop6.jpg

____________________________________________________________________________________________________

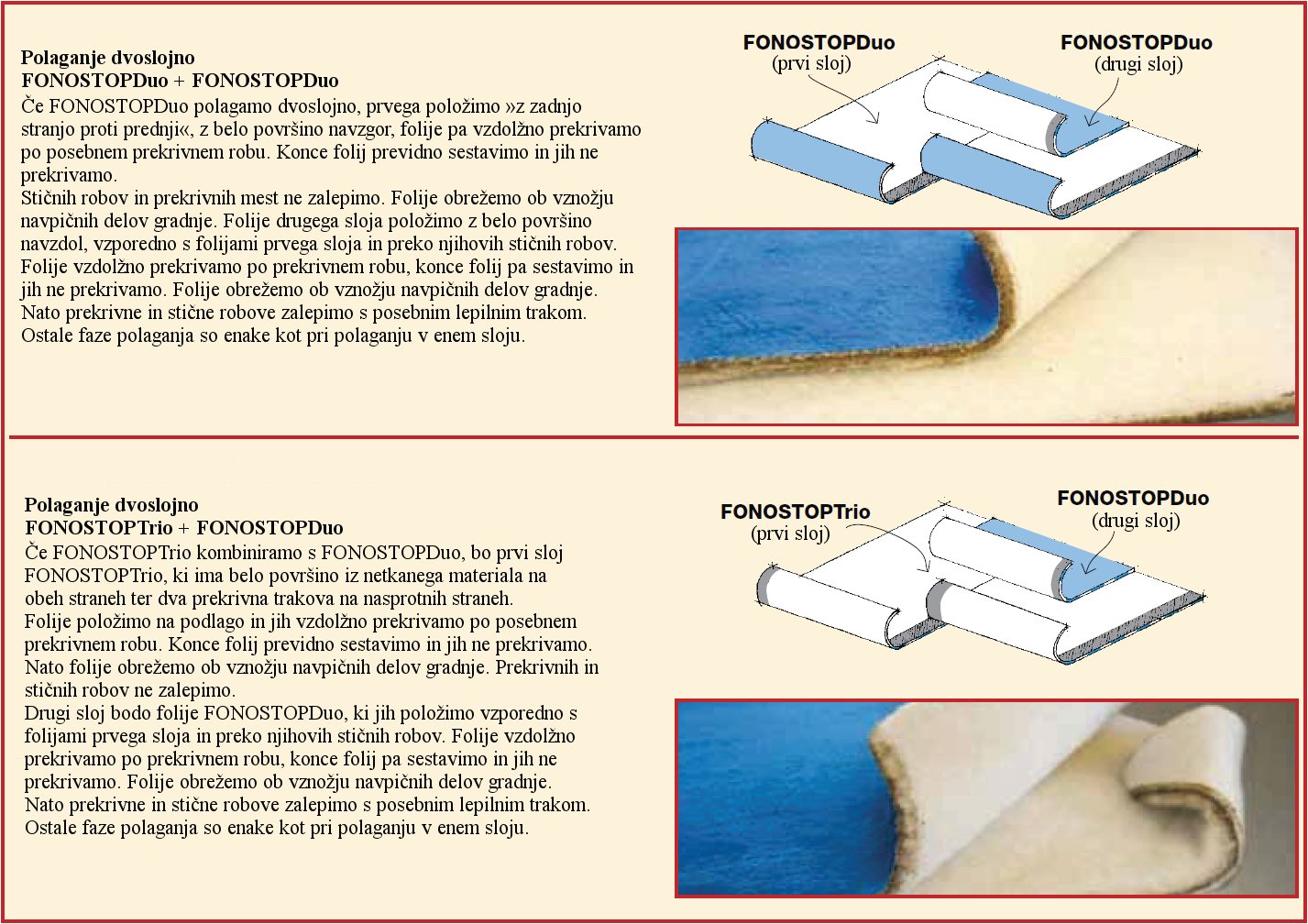

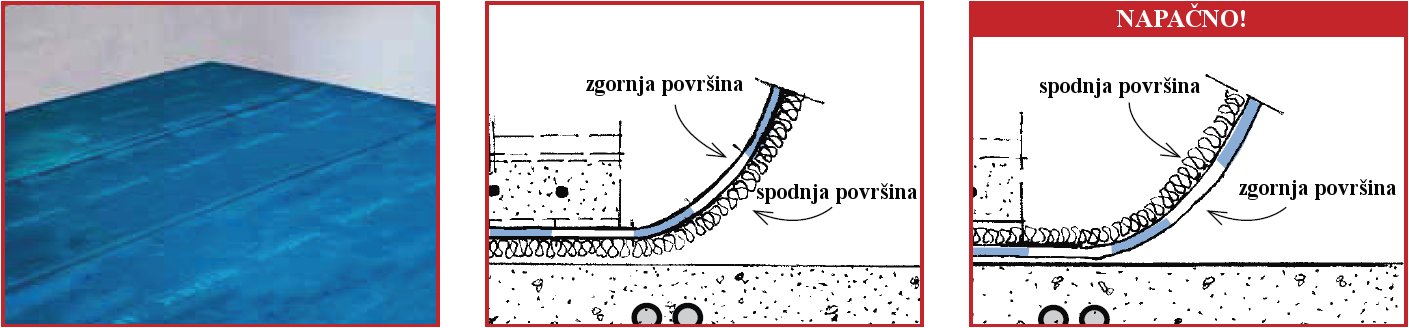

Polaganje FONOSTOPDuo enoslojno. Izolacijski sloj mora biti odporen na promet na mestu samem, zato mora biti narejen iz trajnih in nerazpadajočih materialov.

FONOSTOPDuo je zvočno izolacijski proizvod proti udarnemu zvoku, ki ustreza zgoraj navedenim zahtevam. Zagotavlja zelo učinkovito delovanje ne glede na to, da je precej tanek. Polagajte role v naravni smeri odvijanja, pri tem pazite, da prav namestite spodnjo (dol) in zgornjo površino (gor), kot je označeno na vsakem proizvodu tipa FONOSTOP.

Če FONOSTOPDuo položite obrnjen narobe, bi se prepojil z malto in izgubil svoj izolacijski učinek.

7. Fonostop7.jpg

____________________________________________________________________________________________________

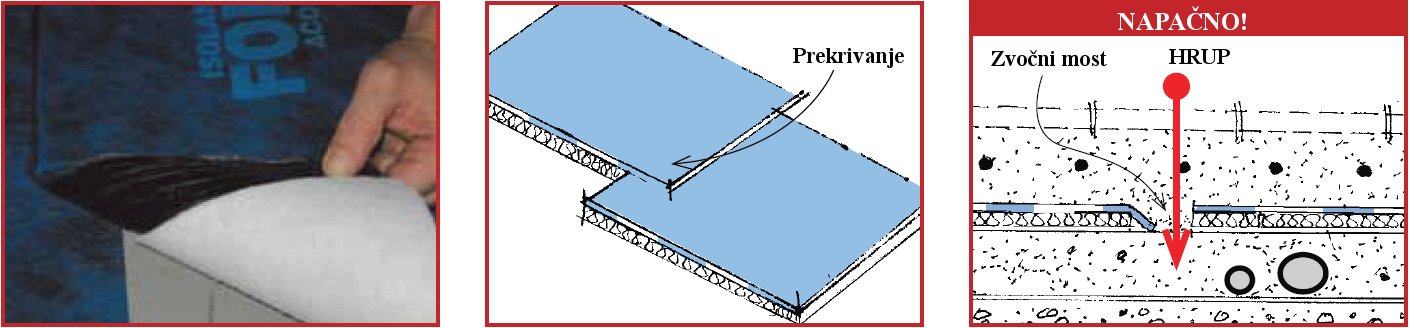

Stranski prekrivni robovi. FONOSTOPDuo ima vgrajen prekrivni rob 5 cm. Prekrivajte folije v vzdolžni smeri, kjer je posebni prekrivni trak, pri čemer jih pazljivo sestavite (razen pri FONOSTOPBar in FONOSTOPCell, ki jih polagate drugo poleg druge).

Če prekrivanje ni pravilno izvedeno, lahko pride do zvočnega mostu in zmanjšanega izolacijskega učinka.

8. Fonostop8.jpg

Konci folij. Konce folij namestite drugega poleg drugega brez prekrivanja.

Če jih ne sestavite zelo natančno, lahko povzročijo zvočni most in zmanjšajo učinek izolacije.

9. Fonostop9.jpg

____________________________________________________________________________________________________

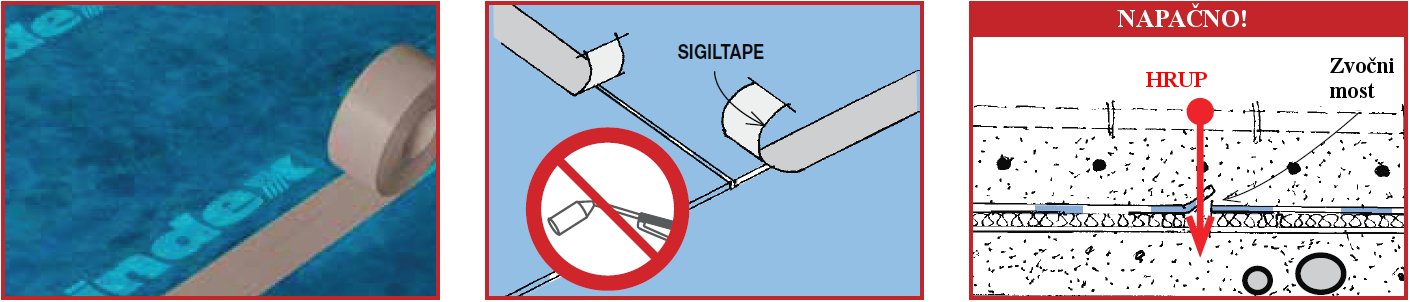

Lepljenje folij. Zalepite stranske prekrivne površine in stične robove s specialnim lepilom SIGILTAPE.

Ni nobene potrebe po lepljenju z gorilnikom. Če ne zalepite temeljito, lahko cementna malta pronica in ustvari zvočni most.

10. Fonostop10.jpg

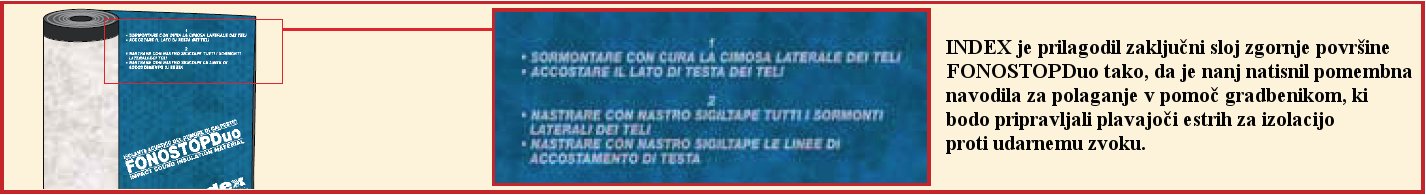

11. Fonostop11.jpg

12

IZDELAVA ESTRIHA

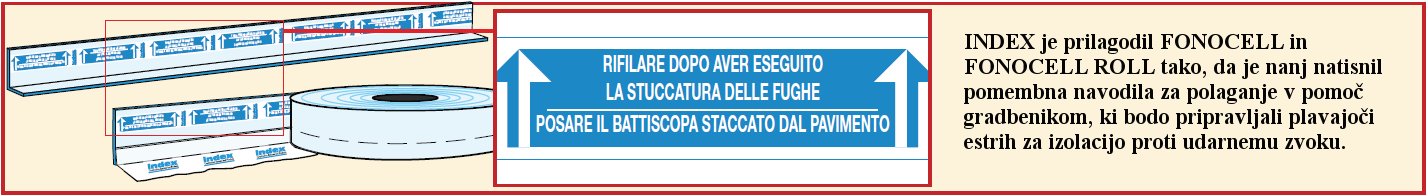

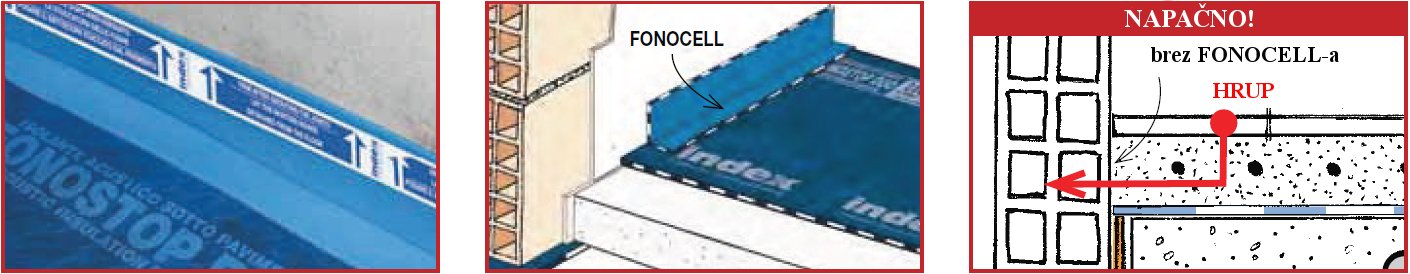

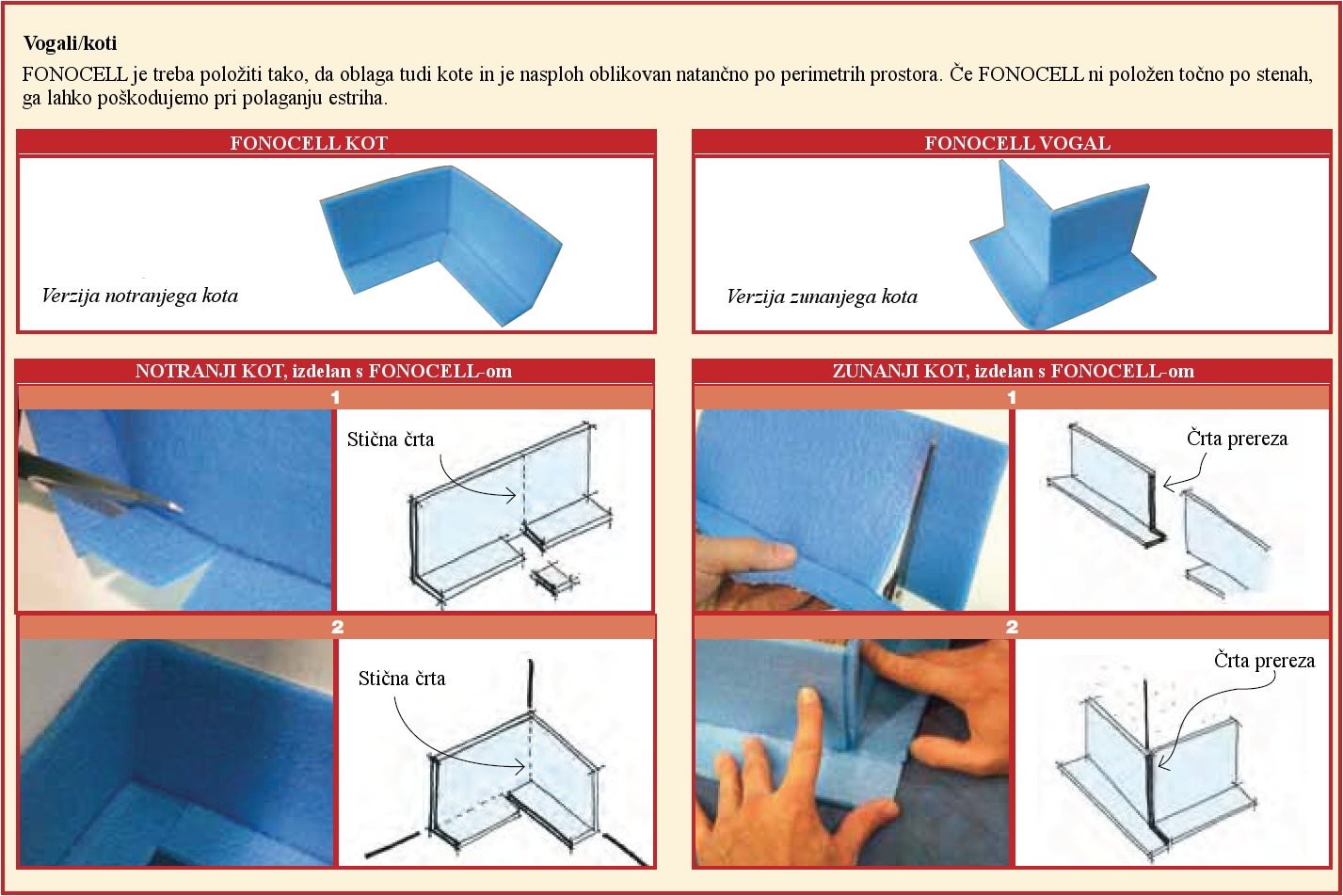

Polaganje FONOCELL-a. Ojačani plavajoči estrih ločimo od navpičnih sten z uporabo samolepilnega traku iz ekstrudiranega polietilena, ki ga dobavljamo v dveh verzijah – FONOCELL in FONOCELL ROLL. Če ne uporabite FONOCELL-a, se vzpostavi zvočni most in zmanjša učinkovitost izolacije. NE ZAPOGNITE FONOSTOP-a, da ne boste poškodovali estriha.

13

14

15

____________________________________________________________________________________________________

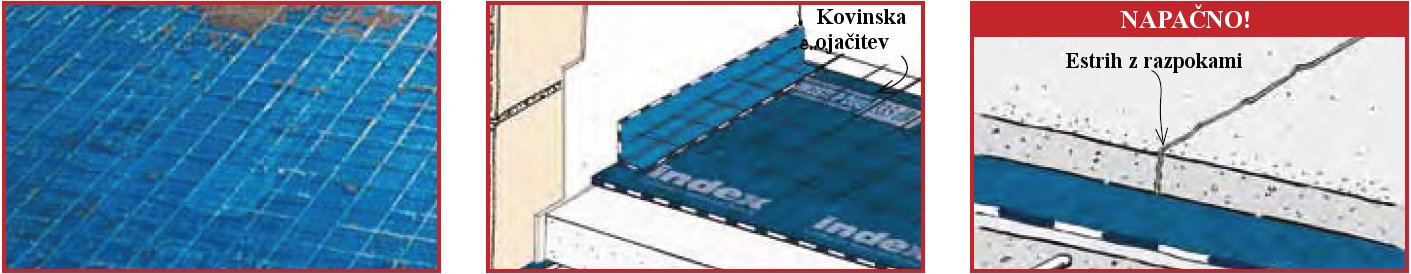

Polaganje kovinske ojačitve. Vedno polagajte ojačane estrihe na osnovi cementa. Ojačitev estriha se sestoji iz električno varjene galvanizirane kovinske mreže (velikost mreže ca. 5 x 5 cm) ali ojačitev s podobno učinkovitostjo. Če ne ojačamo estriha, se ta lahko lomi in se učinkovitost zmanjša.

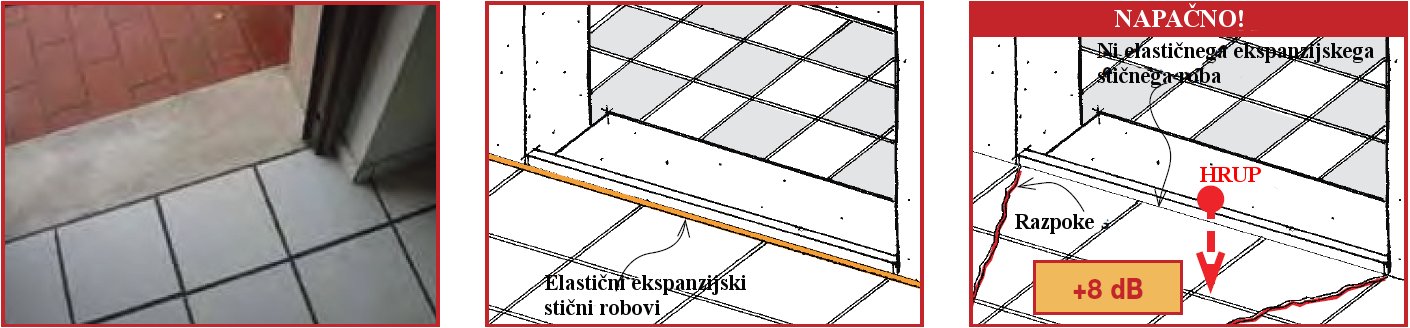

16Stiki pri pragovih. Med posameznimi tlaki in pri vhodnem pragu ter izhodih na terase izvedite stični rob z elastičnim tesnenjem. Toge povezave z malto med pragom in talno oblogo bi povzročile zvočni most, zaradi katerega se lahko zvočna izolacija poslabša tudi do 8 dB.

17

____________________________________________________________________________________________________

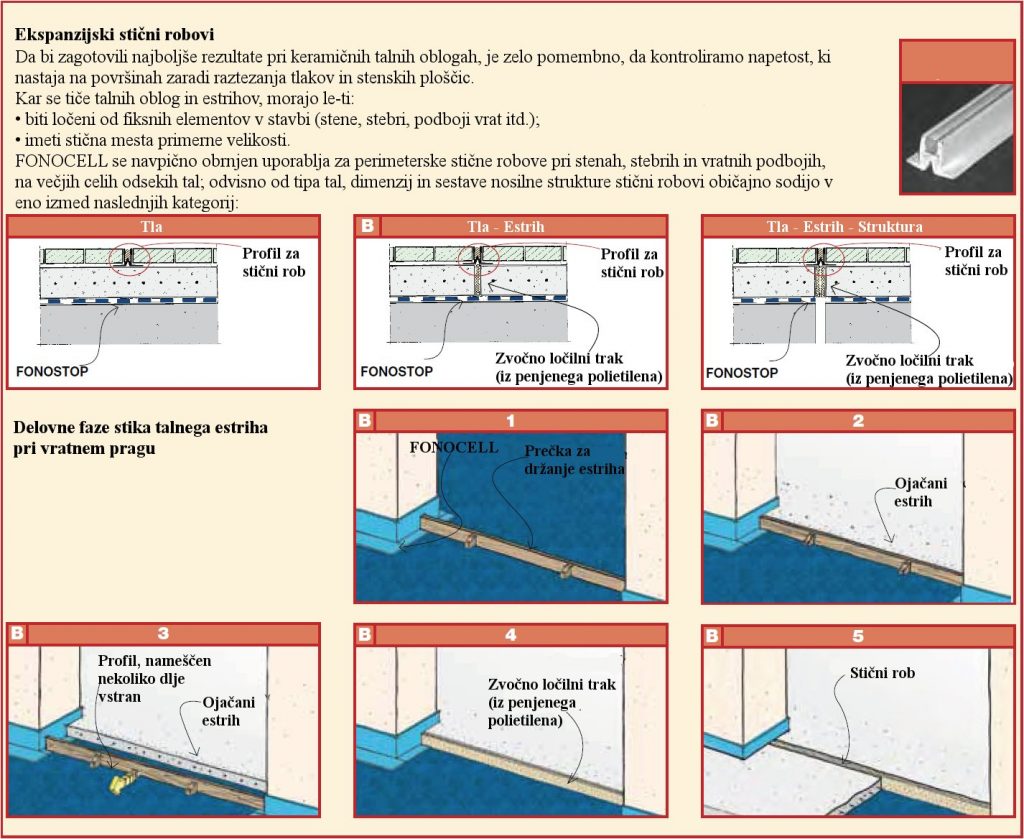

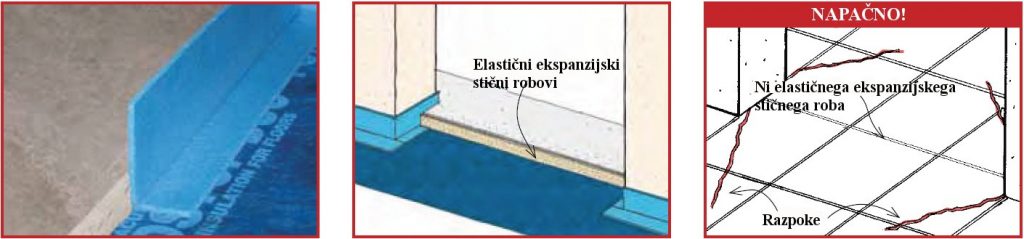

Ekspanzijski stični robovi

Elastične ekspanzijske stične robove izdelajte vsakih 4-6 m (linearno), po možnosti pri pragovih. Če takšnih robov v estrihu ni, lahko le-ta razpoka, posledično pa tudi talna obloga.

18

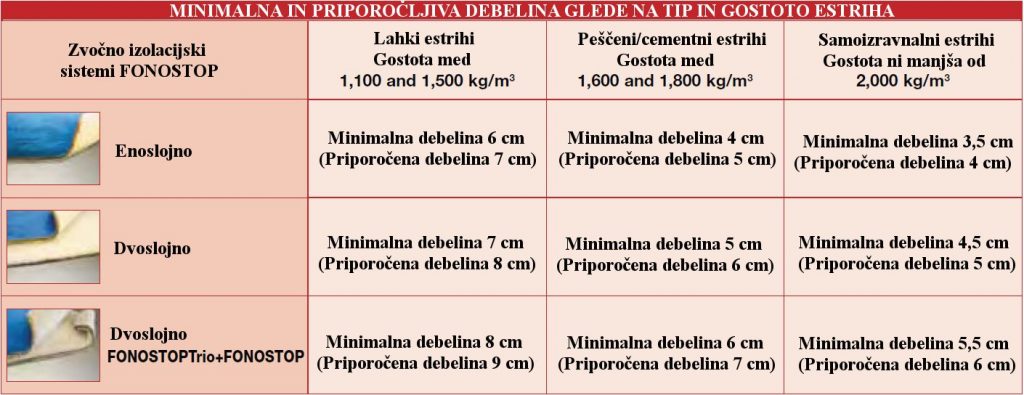

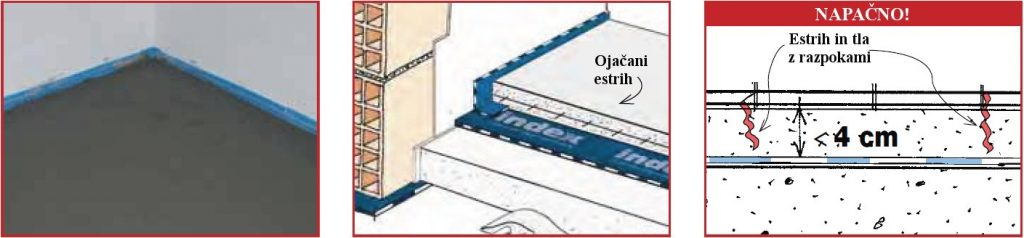

19Polaganje estriha. Ojačani plavajoči estrih je izdelan iz podložnega estriha iz ojačanega betona debeline najmanj 4 cm (Quickcem – Index).

Ne sme imeti nobenih togih povezav s talno podlago ali stenami; tudi samo ena toga povezava lahko v precejšnji meri zmanjša akustično odpornost sistema. Zato je pomembno, da v estrihu ni položenih cevi, ki bi lahko povzročile »zvočni most«. Če je debelina manj kot 4 cm, se lahko estrih prelomi in izolacija ne deluje več.

20

21

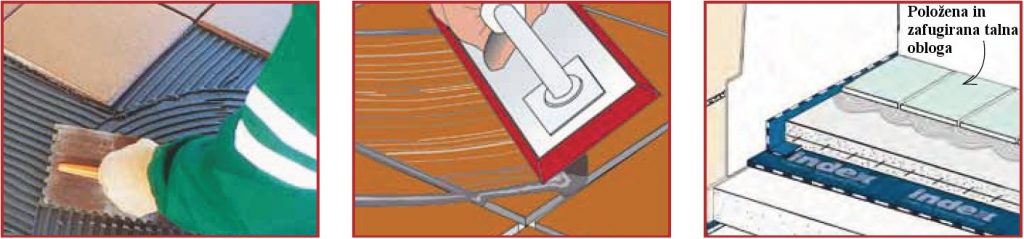

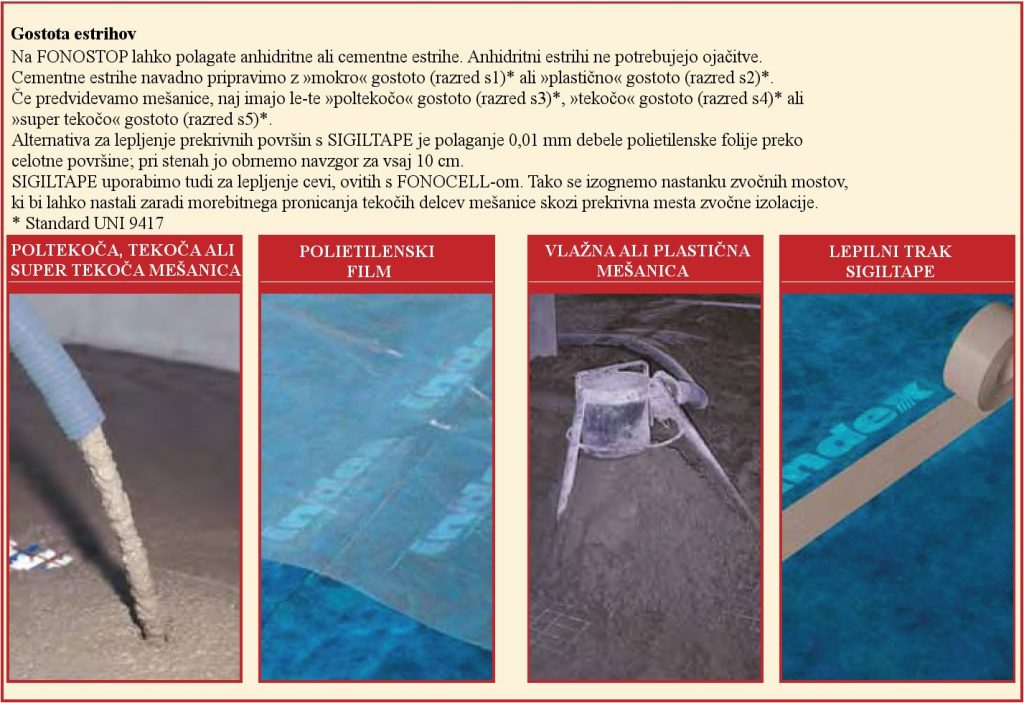

22Polaganje in fugiranje talne obloge. Ko se estrih posuši, nanj položimo talno oblogo, za katero bomo v skladu z INDEX-ovimi navodili uporabili najprimernejše lepilo in fugirno maso, odvisno od tipa talne obloge (keramika, kamen ali les).

23

____________________________________________________________________________________________________

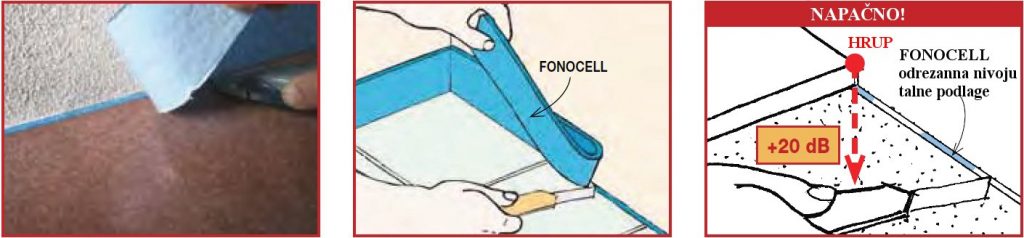

Odstranjevanje odvečnega FONOCELL-a. Odvečni FONOCELL pri steni obrežite in odstranite šele potem, ko ste položili tlak in zatesnili stike. Odvečni material zlahka odstranite z olfa nožem. Če kje manjka FONOCELL, ker ste ga nepravilno odstranili že pred polaganjem talne obloge, bo nastala toga povezava med tlemi in steno, posledica tega bo zvočni most, ki bo zmanjšal učinkovitost zvočne izolacije.

24

____________________________________________________________________________________________________

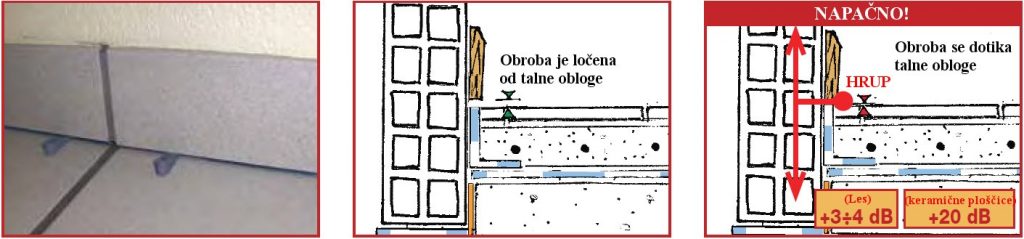

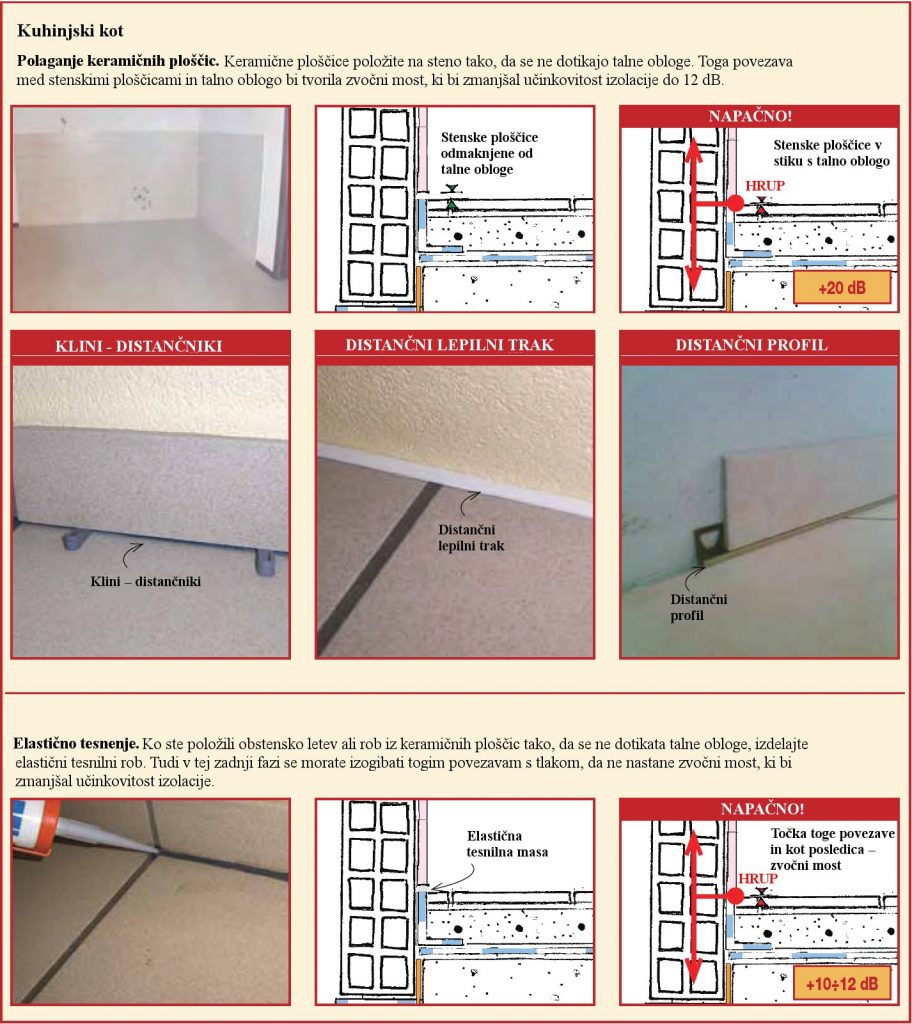

Polaganje obstenske obrobe / letve. Obstenska obroba mora biti izdelana tako, da se ne dotika talne obloge. Če se obstenska obroba dotika talne obloge, nastane zvočni most, ki lahko zmanjša učinkovitost zvočne izolacije za 3-4 dB (pri lesenih obrobnih letvah) ali celo za 20 dB (pri obrobi iz keramike).

25

26

Elastično tesnenje. Ko ste položili obstensko letev ali rob iz keramičnih ploščic tako, da se ne dotikata talne obloge, izdelajte elastični tesnilni rob. Tudi v tej zadnji fazi se morate izogibati togim povezavam s tlakom, da ne nastane zvočni most, ki bi zmanjšal učinkovitost izolacije.

27

____________________________________________________________________________________________________

28 29
